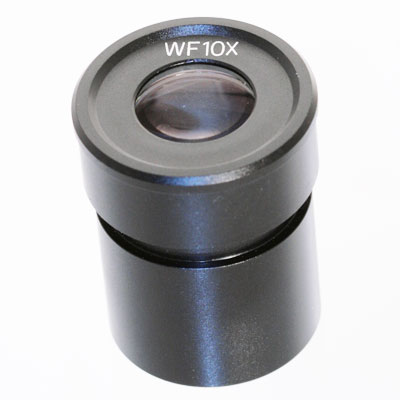

Oculaire Gradué 10X 100 Divisions

Oculaire gradué 10/100 pour loupe PERFEX.
Diamètre extérieur 30 mm.
Avec 100 divisions sur 10 mm, cet oculaire micrométrique vous permet de mesurer rapidement par comparaison.

Etalonner votre oculaire gradué pour un grossissement donné :

La méthode est par comparaison.
La loupe binoculaire étant équipée de l'oculaire micrométrique.
On l'étalonne en observant un objet dont on connait la taille, une feuille de papier millimétrée par exemple.
On établit ainsi une relation entre un objet de dimension connue et les graduations de l’oculaire micrométrique.
Il suffit d'observer l'objet à mesurer et de faire un calcul de proportionnalité.
Au changement de grossissement de votre loupe ne pas oublier de faire un nouvel étalonnage.

Mesure directe
Dimension de l'objet Do
Grossissement de l'objectif G
Dimension de l'objet vu dans l'oculaire gradué De
Do x G = De
Donc Do = De/G
Si l'objectif est 10 fois, une graduation oculaire 10/100 devient 1/100 (10 microns).

Etalonnage
Il faut regarder une mire étalon,
Superposer les graduations,
Grossissement réel de l'objectif G = De/Do,
Ex 39 graduations à l'oculaire 10/100 et 20 sur une mire 1/100
signifie un grossissement réel de 19,5X
